KRONOS METSAHAAGISED

Kronose metsahaagiste kandevõime ulatub 10 tonnist koguni 15 tonnini. Kõik mudelid on saadaval ka vedavatena. Kronos 140 ja 160 WDM-metsakärud on varustatud töökindla NAF-külgülekandega.Traktori jõuvõtust kandub jõud kardaanvõlli abil peaülekande, diferentsiaali, külgülekande hammasrataste ja rummus olevate reduktorite kaudu ratastele. 150 4WD-, 120 4WD- ja 100 4WD haagised on hüdraulilise veosüsteemiga. Jõud kantakse ratastele veorullikuga, mis vajutatakse veo sisselülitamisel automaatselt hüdraulilise silindriga vastu rattaid.Rattaid on võimalik varustada eraldi piduritega.

Kronose metsahaagistele on võimalik valida erinevaid tõstukikinnitusi ja hüdrosüsteeme.

Uus suurem mehaanilise veoga haagis 26,5″ ratastega.

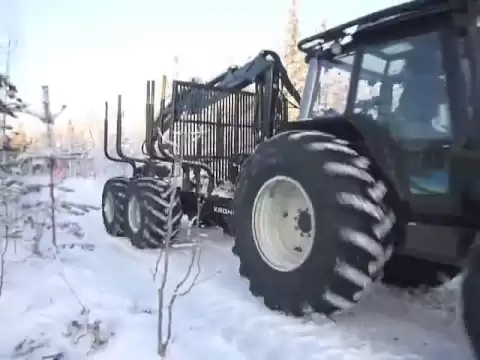

Metsahaagiste KRONOS 140 ja 160 4WDM jõuülekanne toimub metsatraktorite ja harvesteride juures kasutusel oleva töökindla NAF-külgülekandega. Traktori jõuvõtust kandub jõud kardaanvõlli abil peaülekande, diferentsiaali, külgülekande hammasrataste ja rummus olevate reduktorite kaudu ratastele. Külgülekandes toimub jõu ülekandmine pidevas hammaskontaktis olevate hammasrataste abil. Liiklusohutuse tagavad mitmekettalised pidurid. Peaülekandes on standardvarustusena kabiinist lülitatav diferentsiaali lukk, mille abil pannakse kõik neli ratast pöörlema ühesuguse kiirusega. Haagise kardaanülekandel on kaitsesidur juhuks, kui mingil põhjusel peaks tekkima ülekoormus. Traktori ja haagise vahelist ülekandesuhet reguleeritakse haagise esivahekastis hammasrattapaaride vahetamisel teel. Jõuülekande saab vabastada ka külgülekande otsast. Sellega vabastatakse
kardaanülekanne ja esivahekast pöörlemisest ja vedu muutub kergemaks. Sel juhul ei piira haagise jõuülekanne traktori sõidukiirust. Haagisel on standardvarustuses kardaanülekande pöörlemissageduse ülempiiri alarm, mis annab signaali ja hoiatuslamp süttib, kui sõidukiirus külgülekande rakendatuse korral ületab 10 km/h. Haagist juhitakse kabiinist elektriliselt, eeljuhtimisega hüdraulika abil. Tavapärase aisa asemel kinnitatakse haagis traktori külge Y-aisaga (haagis 160 on alati Y-aisaga), nii et aisa harud on kinnitatud traktoritagatelje aasade külge.

Traktor ja haagis saavad teineteise suhtes üles-alla liikuda, sõltuvalt maastikust. Haagis liigub iseenesest traktori jälgedes. Y-aisa tagaotsas on tugev raamiliigend, mis sisaldab pöördliigendit ja silindrilukku. Lisavarustusena on saadaval pöördliigendi sundjuhtsilinder, mis hõlbustab traktori ja haagise juhtimist maastikul. Kui traktoril puudub sõidujõuvõtt, saab haagisele veojõudu anda hüdromootoriga, mis käitab kardaanvõlli.



Mudel160 4WDM
Mass, kg 6600
Lubatud koorem (kandevõime), kg13000
Suurim lubatud koormus telgedele, max 30 km/h sõidukiirusel kg 16000
Veoseruumi pindala, m² 3,35
Kogupikkus, mm 5900
Veoseruumi pikkus, mm 4000
Postipaare: liikumatuid/liigutatavaid2 (topelt) / 2 tavalist
Postid12
Telgede sümmeetriline vahe, mm 1500
Telgede liikumisnurk 20
Haagise tõukejõud kN (kp) 90 (9000)
Kliirens rataste all, mm ~ 660
Kliirens raami tagaosas, mm ~ 840
REHVID:-
400/60-15.5/14-
500/55-17/12 ELS-
550/45-22.5/12 ELS-
600/50-22.5/12 ELS L-1 TL-
600/50-22.5/16 ELS L-2 SF torkekaitsega-
600/50-22.5/16 TRS 6-2 SF torkekaitsega-
710/45x22.5 Nokian Forest King torkekaitsega-
700/50-26.5/16 TRS SFS torkekaitsegaStand.
600/55-26.5/16 TRS L-2 SF torkekaitsega Lisavarustuses
Soovitatud tõstuk:Kronos 5000; Kronos 5020; Kronos 6020;Kronos 8020;Kronos Gripto 1010
VARUSTUS:
EsisirmStand.
Esisirmi hüdrauliline nihutamineStand.
Mitmekettaline pidurStand.
Sõidupidur (hüdr. trummelpidur)-
SeisupidurLisavarustuses
Diferentsiaali lukkStand.
Mehaanilise siduri ja luku kasutamist juhitakse elektriliselt juhtimisüksuse abilStand.
Hüdraulilise liigendaisa pöördenurk±45
Y-liigendais raamilukuga ja raamijuhtimisegaStand.
Tagaraami pikendusLisavarustuses

Metsahaagis

  1. Lisavarustuses: raami pikendus +70cm
  2. 100mm navat.
  3. Standard – pidurid 2 kpl.
  4. Standard – kuormansidontalenkit.
  5. Vahva kotelorunko.
  6. Lisavarustuses: tugijalad
  7. Lisavarustuses: 71cm³ pump

Tänu tugevale konstruktsioonile on võimalik kasutada ka raskemat tõstukit.

Mudel150 4WDM 150H
Mass, kg 4500-4900 4100-4500
Kandevõime (kg) 1500015000
Suurim lubatud koormus telgedele, max 30 km/h sõidukiirusel, kg --
Koormaruumi otsa pindala, m² 3,23,2
Kogupikkus, mm 61006100
Koormaruumi pikkus, mm 3800-4000 3800-4000
Postipaare: Liikumatuid/ Liigutatavaid 1 / 3 4
Poste98
Telgede (sümmeetriline) vahe, mm 12201220
Telgede liikumisnurk +/-20+/-20
Haagise tõukejõud kN (kp) hüdro. *185 bar 16 (1600) -
Kliirens peaülekande all, mm ~ 640 ~ 640
Kliirens raami tagaotsas mm ~ 700 ~ 700
REHVID
400/60-15.5/14--
500/55-17/12 ELS--
550/45-22.5/12 ELS--
600/50-22.5/12 ELS L-1 TL--
600/50-22.5/16 ELS L-2 SF (torkekaitsega)LisavarustusesLisavarustuses
600/50-22.5/16 TRS 6-2 SF (torkekaitsega)--
710/45x22.5 Nokian Forest King (torkekaitsega)--
700/50-26.5/16 TRS SFS (torkekaitsega)--
600/55-26.5/16 TRS L-2 SF (torkekaitsega)--
Soovitatav tõstukKronos 5000; Kronos 5020; Kronos 6020;Kronos 8020;Kronos Gripto 1010Kronos 5000; Kronos 5020; Kronos 6020;Kronos 8020;Kronos Gripto 1010
VARUSTUS
EsisirmStand.Stand.
Esisirmi hüdraulilne nihutamineLisavarustusesLisavarustuses
Mitmekettaline pidur--
Sõidupidur (hüdrauliline trummelpidur)Stand.Stand.
SeisupidurLisavarustusesLisavarustuses
Diferentsiaali lukk--
Mehaanilise siduri ja luku kasutamist juhitakse elektriliselt juhtimisüksuse abil--
Hüdraulilise liigendaisa pöördenurk+/- 33+/- 33
Y-liigendais raamilukuga ja raamijuhtimisega--
Teleskoopiline pikendusLisavarustusesLisavarustuses

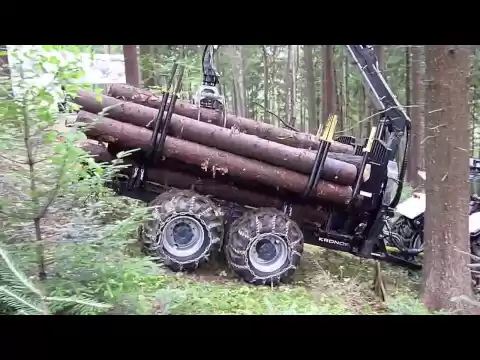

Metsahaagis mehaanilise veosüsteemiga

KRONOS 140 4WDM  metsahaagise jõuülekanne on lahendatud metsatraktorites ja harvesterides tuntuse saavutanud töökindla NAF-külgülekandega. Traktori jõuvõtuvõllilt kandub jõud kardaanvõlli abil peaülekande, diferentsiaali, külgülekande hammasrataste ja rummus olevate reduktorite kaudu ratastele. Külgülekandes toimub jõu ülekandmine pidevas hammaskontaktis olevate hammasrataste abil. Liiklusohutuse tagavad mitmekettalised pidurid. Peaülekande standardvarustusse kuulub kabiinist lülitatav diferentsiaalilukk, mis tagab kõigi nelja ratta sama kiirusega pöörlemise. Haagise kardaanülekandel on kaitsesidur juhuks kui mingil põhjusel peaks tekkima ülekoormus. Traktori ja haagise vahelist ülekandesuhet reguleeritakse haagise esivahekastis hammasrattapaaride vahetamisel teel.

Jõuülekande saab vabastada ka külgülekande otsast. Sellega vabastatakse kardaanülekanne ja esivahekast pöörlemisest ja vedu muutub kergemaks. Sel juhul ei piira haagise jõuülekanne traktori sõidukiirust. Haagisel on standardvarustuses kardaanülekande pöörlemissageduse ülempiiri
alarm, mis annab signaali ja hoiatuslamp süttib, kui sõidukiirus külgülekande rakendatuse korral ületab 10 km/h. Haagist juhitakse kabiinist elektriliselt, eeljuhtimisega hüdraulika abil. Tavapärase aisa asemel kinnitatakse haagis traktori külge Y-aisaga (haagis 160 on alati Y-aisaga), nii et aisa harud on kinnitatud traktori tagatelje aasade külge.

Mudel140 4WDM
Mass, kg 5400
Kandevõime (kg) 12000
Suurim lubatud koormus telgedele, max 30 km/h sõidukiirusel, kg 14000
Koormaruumi otsa pindala, m² 3,2
Kogupikkus, mm 6150
Koormaruumi pikkus, mm 4000
Postipaare: Liikumatuid / liigutatavaid 1/3
Postid8
Telgede (sümmeetriline) vahe, mm 1300
Telgede liikumisnurk 20
Haagise tõukejõud kN (kp) 75 (7500)
Kliirens peaülekande all, mm ~ 550
Kliirens raami tagaotsas, mm ~ 700
