Harvesteripead

KÜMNEID TUHANDEID KASUTUSTUNDE – NENDE BAASIL ON VÄLJA TÖÖTATUD KÕIK NISULA TOOTED.

Harvesteripeade kasutusomadused muudavad puu käsitsemise tõepoolest sujuvaks ja tõhusaks. Igale Nisula harvesteripeale on iseloomulik tippklassist tootmiskvaliteet, selge struktuur, hooldussõbralikkus ning kvaliteetsed materjalid ja komponendid.

All on toodud erinevate harvesteripeade kirjeldused koos tehniliste andmete ja video materjaliga.

LISAOMADUSED:

Nisula 425C on laadimishaaratsitega varustatud universaalmudel tänu millele puitmaterjali käsitlemine ja sortimine õnnestuvad probleemideta. Juhtimissüsteem NCU3 juhib laadimishaaratsite haardetugevust olenevalt käsitletava puu suurusest tänu millele saadakse langetamise, söötmise ja tüve teisaldamise ajal puuga väga tugev kontakt. Spetsiaalsed laadimishaaratsid võimaldavad kombineeritud kasutamise korral laadimist ilma haaratsit vahetamata.

Jämedamate tüvede langetamisel ja teisaldamisel on laadimishaaratsitel suurem survejõud ja puu söötmise alguses vähendatakse hõõrdumise minimeerimiseks survejõudu. Juhtimissüsteemile on paigaldatud läbimõõdupiirik kuni milleni kasutatakse laadimishaaratseid ka saagimistöö ajal. Vajaduse korral saab seadistusi juhtimissüsteemi kaudu muuta, kuid tavaliselt toimib haarats standardse seadistusega kõige paremini.

Uued suuremad veomootorid annavad varasemate mootoritega võrreldes 20% suurema söötmisjõu. Uued mehaanilised esiterad annavad senisest parema laasimisvõimsuse ja kulumiskindluse ning varasemast C-mudelist suurema laasimisläbimõõdu. 425C annab lisavõimalusi harvendusraiete tegemiseks.

KASUTUSKOHAD:

  • Harvendusraie
  • Hakkepuidu laasimine
  • Masina kombineeritud kasutamine

SOBIVAD BAASMASINAD:

  • Kerged harvesterid
  • Põllumajandustraktor varustatuna pöördpea tõstukiga
  • Sõidumasinad kombineeritud töörežiimis
  • Alla 12 t ekskavaatorid

Juhtimissüsteemi variandid:

  • NCU3LITE pikkuse ja paksuse mõõtmisega
  • NCU3 pikkuse ja paksuse mõõtmisega + mahuarvestus
  • NCU3i pikkuse ja paksuse mõõtmisega + mahuarvestus + prioriteetjärkamine
  • NCU3X pikkuse ja paksuse mõõtmisega + mahuarvestus + väärtuse järgi järkamine + andmeedastuse valmidus
  • Ühilduvus ka Motomit-juhtimissüsteemidega

LISAVARUSTUS:

  • Saagimiskontroll
  • Automaatne ketipinguti
  • Värvimärgistus
  • Kändude töötlemise valmidus
  • Teraketi spetsiaalne määrimine

GALERII

VIDEO

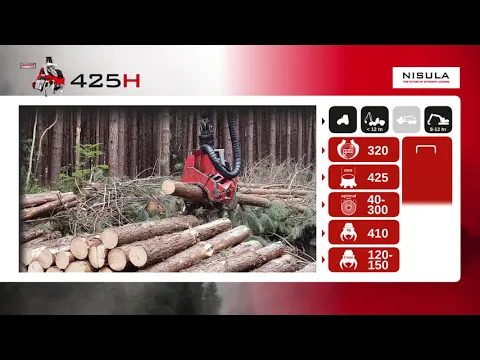

Video brochure of Nisula 425H harvester head
Video brochure of Nisula 425H harvester head

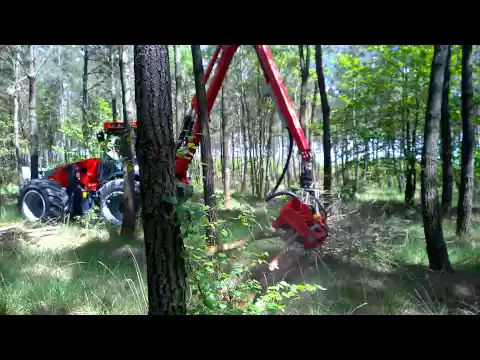

Nisula N5 + Nisula 425C harvester head
Nisula N5 + Nisula 425C harvester head

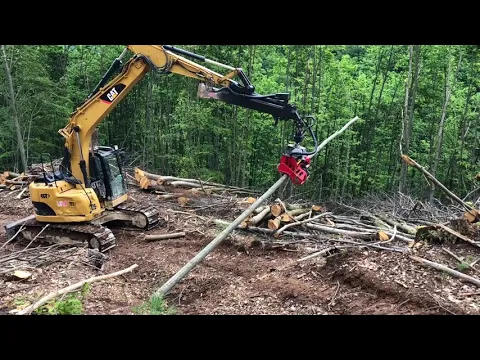

Nisula 425C with Cat 314C
Nisula 425C with Cat 314C

TEHNILISED ANDMED

Mass, kg425
Puhtakslaasimine Ø, mm300
Korraga läbisaagimine Ø, mm (1 tüvi)425
Laasimisterade arv2 + 1
Esiterade avamine, mm430
Haaratsi avanemine, mm920
Laius laasimisasendis, mm (lahti/kinni)1100/940
Kõrgus laasimisasendis, mm880
Kõrgus langetamisasendis, mm880
Töörõhk, bar210
Õlivajadus, l/min120-150

LISAOMADUSED:

See haarats annab jõudu hilisemale harvendusraiele ja taastamisraiele. Haaratsi füüsilised mõõtmed on harvendusraiele sobivad ja ka kaal on tänu kvaliteetsetele materjalidele väike, vaid 650 kg. 500C on laadimishaaratsitega varustatud universaalmudel tänu millele puitmaterjali käsitlemine ja sortimine õnnestuvad probleemideta. Juhtimissüsteem NCU3 juhib laadimishaaratsite haardetugevust olenevalt käsitletava puu suurusest tänu millele saadakse langetamise, söötmise ja palgi teisaldamise ajal puuga väga tugev kontakt. Spetsiaalsed laadimishaaratsid võimaldavad kombineeritud kasutamise korral laadimist ilma haaratsit vahetamata.
Jämedamate tüvede langetamisel ja teisaldamisel on laadimishaaratsitel nagu ka esi- ja tagateradel ning rullsilindritel suurem survejõud. Hõõrdejõu minimeerimiseks vähendatakse puu etteandmise alguses survejõudu astmeliselt. Läbimõõdud, mille puhul survejõudu vähendatakse, on juhtimissüsteemis eelnevalt seadistatud. Vajaduse korral saab seadistusi juhtimissüsteemi kaudu muuta, kuid tavaliselt toimib haarats standardse seadistusega kõige paremini.

KASUTUSKOHAD:

  • Harvendusraie
  • Hakkepuidu laasimine
  • Väiksemad uuendusraied
  • Kombineeritud kasutamine

SOBIVAD BAASMASINAD:

  • Keskmise raskusega harvesterid
  • Keskmise raskusega ja rasked masinad kombineeritud kasutamisel
  • 14-16 t ekskavaatorid

JUHTIMISSÜSTEEMI VARIANDID:

  • NCU3LITE pikkuse ja paksuse mõõtmisega
  • NCU3 pikkuse ja paksuse mõõtmisega + mahuarvestus
  • NCU3i pikkuse ja paksuse mõõtmisega + mahuarvestus + prioriteetjärkamine
  • NCU3X pikkuse ja paksuse mõõtmisega + mahuarvestus + väärtuse järgi järkamine + andmeedastuse valmidus
  • Ühilduvus ka Motomit-juhtimissüsteemidega ja Valmet/Komatsu Maxiga

LISAVARUSTUS:

  • Saagimiskontroll
  • Automaatne ketipinguti
  • Värvimärgistus
  • Kändude töötlemise valmidus
  • Teraketi spetsiaalne määrimine

TEHNILSED ANDMED:

Mass, kg650
Puhtakslaasimine Ø, mm320
Korraga läbisaagimine Ø, mm (1 tüvi)500
Laasimisterade arv3+1
Esiterade avamine, mm500
Haaratsi avanemine, mm1150
Laius laasimisasendis, mm (lahti/kinni)1350/980
Kõrgus laasimisasendis, mm1250/1050
Kõrgus langetamisasendis, mm1120
Töörõhk, bar210-230
Õlivajadus, l/min140-180

VIDEO

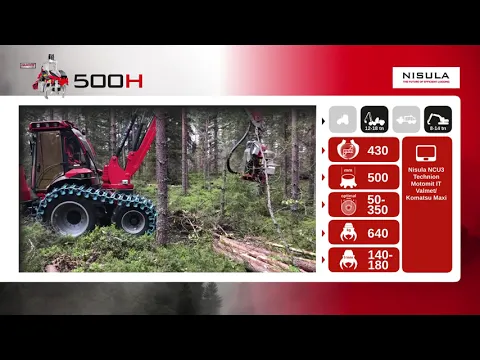

Video brochure of Nisula 500H harvester head
Video brochure of Nisula 500H harvester head
Harvester 500C - TMO/NISULA
Harvester 500C - TMO/NISULA

Rohkem jõudu ja omadusi harvendusraie ja väiksemate puudega lankide uuendusraie jaoks

Uus 555C on laadimishaaratsitega varustatud universaalmudel tänu millele puitmaterjali käsitlemine ja sortimine õnnestuvad probleemideta. Spetsiaalsed laadimishaaratsid võimaldavad kombineeritud kasutamise korral laadimist ilma haaratsit vahetamata. Harvesteripea valmistamise kvaliteet ja materjalid on tuntud Nisula kvaliteediga, tänu millele on haaratsi kaal selle omadustega võrreldes väike, varustusest olenevalt vaid 810-840 kg. 555C pakub mitmeid uusi detaile: täiesti uus hüdrosüsteem suurtele voolukogustele, tõhus Nisula NSU saeseade, eraldi saekorpus (milles ketiõlipaak) ning patenteeritud Nisula Goldfinger giljotiin. Sellelt harvesteripealt leiate omadusi, mis muudavad töö kulusäästlikumaks.
NCU3 juhtimissüsteem juhib haaratsi haaramistugevust olenevalt käsitsetava puu suurusest. Jämedamate tüvede langetamisel ja teisaldamisel on haaratsitel suurem survejõud ja puu söötmise alguses vähendatakse hõõrdumise minimeerimiseks survejõudu. Läbimõõdud, mille puhul survejõudu vähendatakse, on juhtimissüsteemis eelnevalt seadistatud. Laadimishaaratsi survejõudu juhitakse proportsionaalselt. Vajaduse korral saab seadistusi juhtimissüsteemi kaudu muuta, kuid tavaliselt toimib haarats standardse seadistusega kõige paremini.

KASUTUSKOHAD:

  • Harvendusraie
  • Hakkepuidu laasimine
  • Väiksemad uuendusraied

SOBIVAD BAASMASINAD:

  • Harvesterid
  • Rasked masinad kombineeritud kasutamisel
  • 14-18 t ekskavaatorid

JUHTIMISSÜSTEEMI VARIANDID:

  • NCU3LITE pikkuse ja paksuse mõõtmisega
  • NCU3 pikkuse ja paksuse mõõtmisega + mahuarvestus
  • NCU3i pikkuse ja paksuse mõõtmisega + mahuarvestus + prioriteetjärkamine
  • NCU3X pikkuse ja paksuse mõõtmisega + mahuarvestus + väärtuse järgi järkamine + andmeedastuse valmidus
  • Ühildub juhtsüsteemidega Dasa Forester (Q2/2018)

LISAVARUSTUS:

  • Saekontroll
  • Automaatne ketipinguti
  • Värvimärgistus
  • Kändude töötlemise valmidus
  • Pateneteeritud Nisula Goldfinger giljotiin

TEHNILISED ANDMED:

Mass, kg810-840
Puhtakslaasimine Ø, mm320
Korraga läbisaagimine Ø, mm (1 tüvi)500
Laasimisterade arv3+1
Esiterade avamine, mm500
Etteanderulli avanemine, mm585
Lisaterade avanemine, mm920
Laius laasimisasendis, mm (lahti/kinni)1370/1090
Kõrgus langetamisasendis, mm1350
Töörõhk, bar200-240
Õlivajadus, l/min150-200

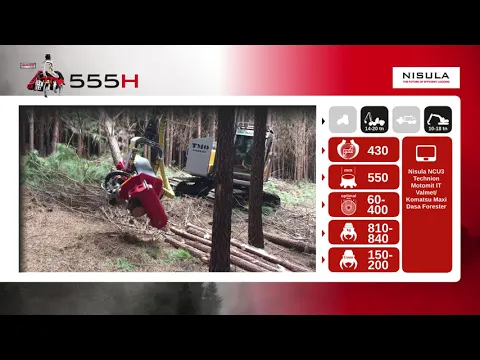

Video brochure of Nisula 555H harvester head
Video brochure of Nisula 555H harvester head

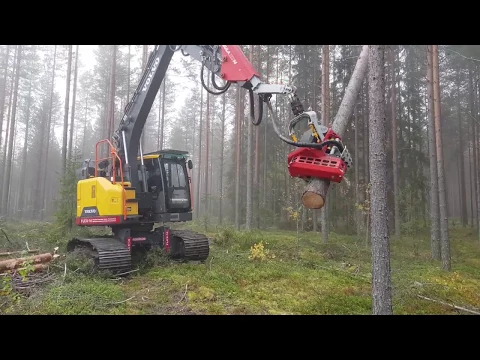

Nisula 555C with Volvo 145 + Flex14 undercarriage
Nisula 555C with Volvo 145 + Flex14 undercarriage

KERGETE HARVESTERIPEADE ESINUMBER

Nisula 325H on esmase harvendusraie ja laasitud energiapuu tegemiseks hästi sobiv harvesteripea, mille väike kaal ja kergesti kasutatavus muudavad töötamise kiireks ja hõlpsaks. Haarats on varustatud ühe kohtkindla ja kolme liikuva laasimisteraga.
Baasmudeli vedruga koormatud terad kohandavad laasimise ajal automaatselt tüve vormi ja see on tüve normaalsete vormide puhul kõige lihtsam lahendus ka kasutajate jaoks. Vajaduse korral võib esiterad varustada silindritega, kui tingimused seda nõuavad. Silindrivarustuse abil saab esiterasid avada söötmise ajal. Seda omadust on näiteks vaja, kui tööpiirkonna puistus on tüved kõvera kujuga või kui käsitletavate lehtpuude maht on märkimisväärne.

KASUTUSKOHAD:

  • Esmased harvendusraied
  • Laasitud energiapuidu tegemine

SOBIVAD BAASMASINAD:

  • Kerged harvesterid
  • Põllumajandustraktor varustatuna pöördpea tõstukiga
  • Haaratsivahetuse valmidusega metsamasinad
  • Alla 8 t ekskavaatorid

JUHTIMISSÜSTEEMI VARIANDID:

  • NCU2 pikkuse mõõtmisega
  • NCU3LITE pikkuse ja paksuse mõõtmisegaNCU3 pikkuse ja paksuse mõõtmisega + mahuarvestus
  • NCU3i pikkuse ja paksuse mõõtmisega + mahuarvestus + prioriteetjärkamine
  • NCU3X pikkuse ja paksuse mõõtmisega + mahuarvestus + väärtuse järgi järkamine + andmeedastuse valmidus
  • Ühilduvus ka Motomit-juhtimissüsteemidega

LISAVARUSTUS:

  • Paksuse mõõtmise andurid (NCU3LITE, NCU3, NCU3i, NCU3X)
  • Silindriga varustatud esiseadmestik
  • Sae kontrollseade (NCU3LITE, NCU3, NCU3i, NCU3X)
  • Automaatne ketipinguti (NCU3LITE, NCU3, NCU3i, NCU3X)
  • Kändude töötlemise valmidus (NCU3LITE, NCU3, NCU3i, NCU3X)

TEHNILISED ANDMED:

Mass, kg285
Lõike Ø, mm340
Laasimisterade arv3+1
Puhtakslaasimise Ø, mm240
Töörõhk, bar190
Õlivajadus, l/min90-120

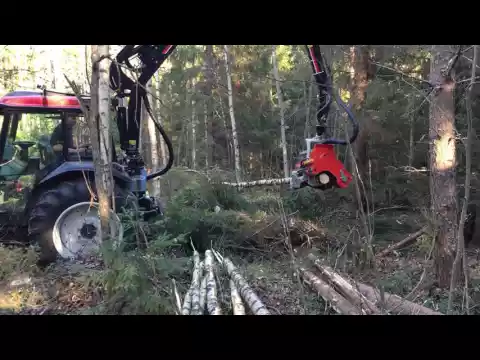

Valtra A93 harvester with Nisula 325H...made by Nisula Forest Oy
Valtra A93 harvester with Nisula 325H...made by Nisula Forest Oy

IDEAALNE VÕIMSUSE JA KAALU SUHE HARVENDUSRAIE JAOKS

Nisula 425H on lisateradega varustatud harvendusraiehaarats. Puu kulgeb läbi haaratsi kontrollitud viisil ja kiiresti. Haaratsi uut tüüpi juhtimine muudab puu käsitlemise kiireks ja täpseks.
Uued suuremad veomootorid annavad varasemate mootoritega võrreldes 20% suurema söötmisjõu. Uued mehaanilised esiterad tagavad senisest parema laasimisvõimsuse ja kulumiskindluse. Lisaterad muudavad uue 425H harvesteripea efektiivseks ka suuremate puude korral, milleks muud sama kaaluklassi harvendushaaratsid ei ole tavaliselt võimelised. Lisateradega saavutatakse ka suurem laasimisläbimõõt. Haarats on harvendusraie jaoks parim valik.

KASUTUSKOHAD:

  • Esmased harvendusraied
  • Laasitud energiapuidu tegemine

SOBIVAD BAASMASINAD:

  • Kerged harvesterid
  • Põllumajandustraktor varustatuna pöördpea tõstukiga
  • Haaratsivahetuse valmidusega metsamasinad
  • Alla 8 t ekskavaatorid

JUHTIMISSÜSTEEMI VARIANDID:

  • NCU2 pikkuse mõõtmisega
  • NCU3LITE pikkuse ja paksuse mõõtmisegaNCU3 pikkuse ja paksuse mõõtmisega + mahuarvestus
  • NCU3i pikkuse ja paksuse mõõtmisega + mahuarvestus + prioriteetjärkamine
  • NCU3X pikkuse ja paksuse mõõtmisega + mahuarvestus + väärtuse järgi järkamine + andmeedastuse valmidus
  • Ühilduvus ka Motomit-juhtimissüsteemidega

LISAVARUSTUS:

  • Saekontroll
  • Automaatne ketipinguti
  • Värvimärgistus
  • Kändude töötlemise valmidus
  • Teraketi spetsiaalne määrimine

TEHNILISED ANDMED:

Mass, kg410
Puhtakslaasimine Ø, mm320
Korraga läbisaagimine Ø, mm (1 tüvi)425
Laasimisterade arv2+1
Esiterade ava, mm430
Lisaterade ava, mm580
Laius laasimisasendis, mm (lahti/kinni)1100/940
Kõrgus laasimisasendis, mm880
Kõrgus langetamisasendis, mm880
Töörõhk, bar210
Õlivajadus, l/min120-150

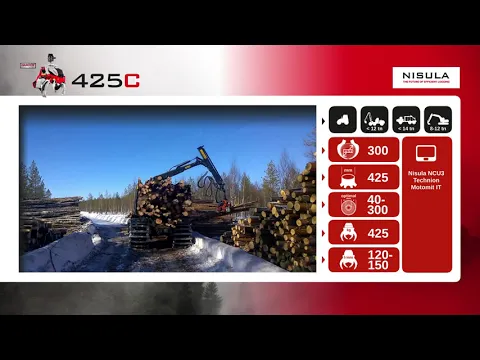

Video brochure of Nisula 425C harvester head
Video brochure of Nisula 425C harvester head
Nisula 400H
Nisula 400H

UNIVERSAALHAARATS HARVENDUSRAIE JA VÄIKESTE TÜVEDE TAASTAMISRAIE JAOKS

See haarats annab jõudu hilisemale harvendusraiele ja väikeste tüvedega puude taastamisraiele. Haaratsi füüsilised mõõtmed on harvendusraiele sobivad ja ka kaal on tänu kvaliteetsetele materjalidele väike, vaid 640 kg. 500H on lisateradega varustatud harvesteripea tänu millele on ka suuremate puude käsitlemise omadused suurepärased. Lisaterad muudavad haaratsi efektiivseks ka suuremate puude korral, milleks muud sama kaaluklassi harvesterihaaratsid ei ole tavaliselt võimelised.
NCU3 juhtimissüsteem juhib haaratsi haaramistugevust olenevalt käsitsetava puu suurusest. Jämedamate tüvede langetamisel ja teisaldamisel on lisateradel nagu ka esi- ja tagateradel ning rullsilindritel suurem survejõud. Hõõrdejõu minimeerimiseks vähendatakse puu etteandmise alguses survejõudu astmeliselt. Läbimõõdud, mille puhul survejõudu vähendatakse, on juhtimissüsteemis eelnevalt seadistatud. Vajaduse korral saab seadistusi juhtimissüsteemi kaudu muuta, kuid tavaliselt toimib haarats standardse seadistusega kõige paremini.

KASUTUSKOHAD:

  • Harvendusraied
  • Laasitud energiapuidu tegemine
  • Lageraie

SOBIVAD BAASMASINAD:

  • Keskmise suurusega harvesterid
  • Ekskavaatorid massiga 14-16 t

JUHTIMISSÜSTEEMI VARIANDID:

  • NCU3LITE pikkuse ja paksuse mõõtmisegaNCU3 pikkuse ja paksuse mõõtmisega + mahuarvestus
  • NCU3i pikkuse ja paksuse mõõtmisega + mahuarvestus + prioriteetjärkamine
  • NCU3X pikkuse ja paksuse mõõtmisega + mahuarvestus + väärtuse järgi järkamine + andmeedastuse valmidus
  • Ühilduvus ka Motomit-juhtimissüsteemidega, samuti Valmet/Komatsu Maxiin

LISAVARUSTUS:

  • Saagimiskontroll
  • Automaatne ketipingutus
  • Värviga tähistamine
  • Kändude käsitlemise valmidus
  • Teraketi spetsiaalne määrimine

TEHNILISED ANDMED:

Mass, kg640
Puhtakslaasimine Ø, mm430
Korraga läbisaagimine Ø, mm (1 tüvi)500
Laasimisterade arv5+1
Esiterade ava, mm500
Lisaterade ava, mm720
Laius laasimisasendis, mm (lahti/kinni)1200/980
Kõrgus laasimisasendis, mm (lahti/kinni)1250/1050
Kõrgus langetamisasendis, mm1120
Töörõhk, bar210-230
Õlivajadus, l/min140-180

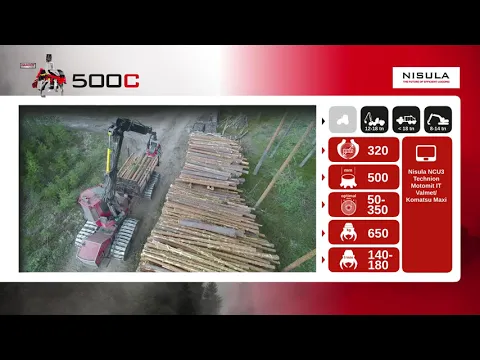

Video brochure of Nisula 500C harvester head
Video brochure of Nisula 500C harvester head
Nisula N5 + Nisula 500H harvester head
Nisula N5 + Nisula 500H harvester head

ROHKEM JÕUDU JA OMADUSI HARVENDUSRAIE JA VÄIKESTE PUUDEGA LANKIDE UUENDUSRAIE JAOKS

Uue põlvkonna Nisula 555H harvesteripea pakub ainulaadseid omadusi harvendusraie ja väikeste tüvedega taastamisraie jaoks. Harvesteripea valmistamise kvaliteet ja materjalid on tuntud Nisula kvaliteediga, tänu millele on haaratsi kaal selle omadustega võrreldes väike, varustusest olenevalt vaid 810-840 kg.
555H pakub mitmeid uusi detaile: täiesti uus hüdraulikasüsteem suurtele õlivooludele, tõhus Nisula NSU saagimisseadmestik, teramäärimismahutiga varustatud, poltidega kinnitatud saekorpus ning patenteeritud Nisula Goldfinger giljotiin. Sellelt harvesteripealt leiate omadusi, mis muudavad töö kulusäästlikumaks.
NCU3 juhtimissüsteem juhib haaratsi haaramistugevust olenevalt käsitsetava puu suurusest. Jämedamate tüvede langetamisel ja teisaldamisel on haaratsitel suurem survejõud ja puu söötmise alguses vähendatakse hõõrdumise minimeerimiseks survejõudu. Läbimõõdud, mille puhul survejõudu vähendatakse, on juhtimissüsteemis eelnevalt seadistatud. Lisatera survejõudu juhitakse proportsionaalselt. Vajaduse korral saab seadistusi juhtimissüsteemi kaudu muuta, kuid tavaliselt toimib haarats standardse seadistusega kõige paremini.

KASUTUSKOHAD:

  • Harvendusraie
  • Hakkepuidu laasimine
  • Uuendusraied

SOBIVAD BAASMASINAD:

  • Keskmise võimsusega harvesterid
  • 14-18 t ekskavaatorid

JUHTIMISSÜSTEEMI VARIANDID:

  • NCU3LITE pikkuse ja paksuse mõõtmisega
  • NCU3 mahuarvestus
  • NCU3i mahuarvestus + prioriteetjärkamine
  • NCU3X mahuarvestus + väärtuse järgi järkamine + andmeedastuse valmidus
    Dasa Forester (Q2/2018)

LISAVARUSTUS:

  • Saekontroll
  • Automaatne ketipinguti
  • Värviga tähistamine
  • Kändude käsitlemise valmidus
  • Nisula Goldfinger giljotiin

TEHNILISED ANDMED:

Mass, kg810-840
Puhtakslaasimine Ø, mm430
Korraga läbisaagimine Ø, mm (1 tüvi)550
Laasimisterade arv5+1
Esiterade ava, mm500
Etteanderulli ava, mm585
Lisaterade ava, mm720
Laius laasimisasendis, mm (lahti/kinni)1350/1090
Kõrgus langetamisasendis, mm1350
Töörõhk, bar200-240
Õlivajadus, l/min150-200
Video brochure of Nisula 555C harvester head
Video brochure of Nisula 555C harvester head

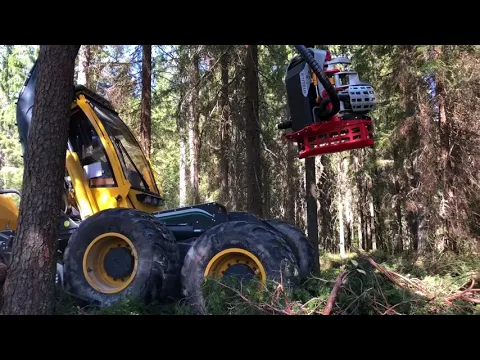

Nisula 555H harvester head with Ecolog 560E
Nisula 555H harvester head with Ecolog 560E
